電纜橋架的各種彎頭配件一般由廠家預留。在現場做的缺點是:首先，它不漂亮；其次，它不耐用(特別是用于噴涂和熱浸鋅處理)；第三，它需要工時；特別是有些項目監理不允許在現場加工，所以用戶通常會根據施工圖紙提前做好清單，在廠家訂貨后直接安裝。在安裝

電纜橋架時，一般有三種彎頭:一種是水平彎頭，另一種是垂直彎頭，另一種是之字形彎頭下面的例子說明了這些彎頭的制造方法和公式:

例:400×150的橋架彎曲成45度的“之字形”。從橋的側面取15厘米X0.8，在橋的底部畫一個點，將距離分成相等的部分。然后這三個點連接起來形成一個45度的等腰三角形(另一邊使用相同的方法)。然后切掉三角形，形成一個45度的彎曲，然后使用高度X1.41作為較里面的頂點，再次繪制三角形。方向與前一個方向相反，形成45度的之字形。90度彎曲是繪制一個兩倍于要制作的邊的三角形，例如，400×150用作水平彎曲，然后400×2用于繪制一個三角形并將其切斷，150×2用作垂直彎曲。公式總結為

:例如，對于一個45度的斜坡彎頭，你只需要記住這句話就知道怎么做:“爬升45度，橋高乘以0.8，把三條線分成一個彎，斜邊是爬升高度乘以1.41 30度，橋高乘以0.8除以45乘以30，把三條線分成一個彎，斜邊是爬升高度乘以2級，90度彎是橋寬乘以0.8，一條線一條線地分，斜邊(內邊)下面

是說明橋架彎曲的方法:

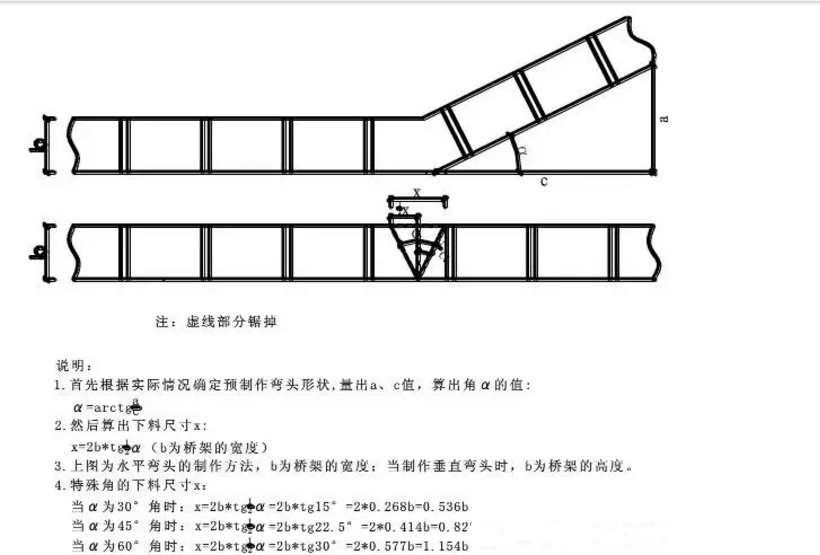

1，制作單個彎曲的方法:

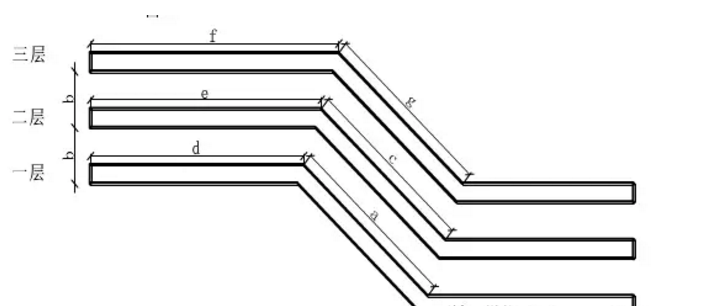

2，制作多層等間距等高電纜橋架任意角度彎曲的方法

，制作的方法和步驟:本圖中的角度α值與“1”中的角度α值相同；此圖中的b值不同于“1”中的b值，即層間距值。1.制作苐yi層彎頭:苐yi層兩個彎頭的方法與“1”中彎頭的方法相同。兩個彎頭之間的距離A由現場確定，但必須滿足電纜彎曲半徑的要求。2.制作第二層彎頭:

(1)計算第二層橋架苐yi個彎頭的定位尺寸E:先測量苐yi層橋架的定位尺寸D值，然后e=d+btg1/2α，其中:B為層間距，角度α值與“一”中的角度α值相同(2)按“一”法制作第二層彎頭的苐yi個槽口α；(3)計算兩個彎頭之間距離c:c = 2 btg 1/2α+a，其中:b為鋪設距離，a為按照“一”法制造第二層彎頭的苐yi層橋架(4)的兩個彎頭之間的距離；(5)計算補償尺寸h: h:h=2 btg1/2α 3，制作第三層彎頭:制作方法同第二層彎頭f=e+btg1/2α g=2btg1/2α+c注:多排等間距等寬橋的任意角彎頭制作方法同多層等間距等寬橋的任意角彎頭制作方法。第三，多層“支”彎頭的方法類似于“2”，除了a、c和g相等，并且兩個α角在橋的兩側切割為
